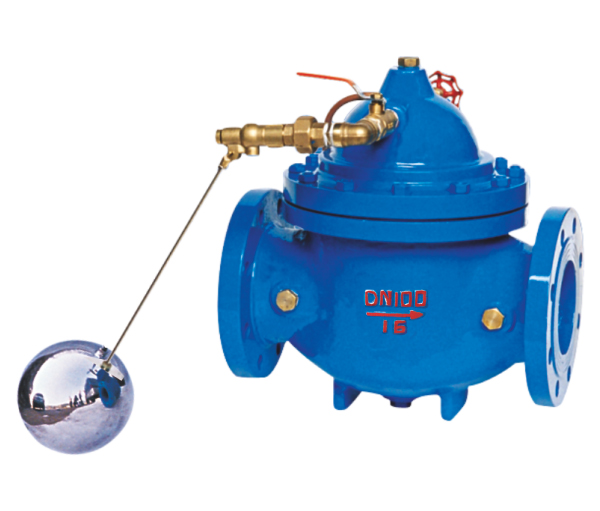

▲產品特點
100X隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球?qū)чy控制關閉進水口停止供水;當水位下降后，主閥由浮球開關控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾; 100X隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。隔膜式閥門性能可靠、強度高、動作靈活適用于450mm口徑以下的管道。DN500mm口徑以上的建議使用活塞式。
▲產品性能
| 公稱壓力 (MPa) |
殼體試驗 (Mpa) |
密封試驗 (Mpa) |
氣密封試驗 (Mpa) |
工作溫度 | 適用介質 |
| 1.0 | 1.5 | 1.1 | 0.6 | <80℃ | 水及物理、化學 性質類似于水的介質 |
| 1.6 | 2.4 | 1.76 | 0.6 | ||
| 2.5 | 3.75 | 2.75 | 0.6 |

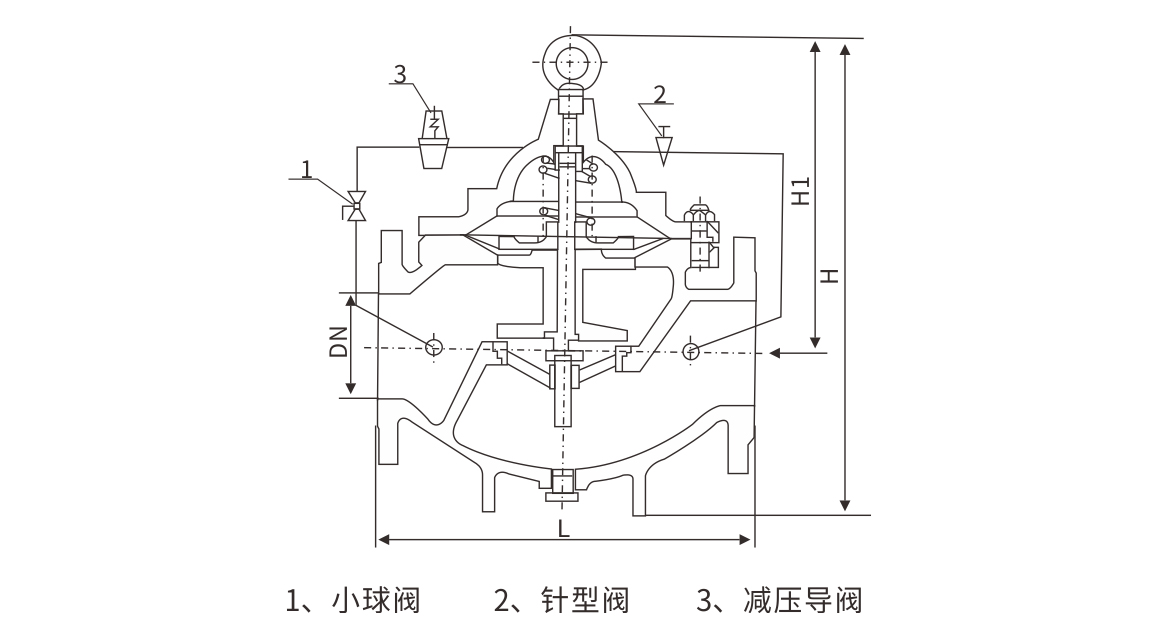

▲外形及連接尺寸
| DN | L | H1 | H |
| 20 | 150 | 179 | 212 |
| 25 | 160 | 179 | 212 |
| 32 | 180 | 179 | 212 |
| 40 | 200 | 210 | 265 |
| 50 | 205 | 210 | 265 |
| 65 | 215 | 215 | 310 |
| 80 | 245 | 245 | 350 |
| 100 | 292 | 305 | 460 |
| 125 | 330 | 365 | 520 |
| 150 | 355 | 415 | 570 |
| 200 | 495 | 510 | 840 |
| 250 | 600 | 560 | 890 |
| 300 | 698 | 658 | 1030 |
| 350 | 787 | 696 | 1090 |
| 400 | 914 | 735 | 1150 |
| 500 | 978 | 735 | 1150 |
▲安裝示意圖
